Android-stetho

概述

本文是对Facebook开源的Android调试工具Stetho的全面学习总结。Stetho是一个功能强大的Android应用调试桥梁，它可以通过Chrome浏览器的开发者工具来调试Android应用，提供了包括视图层级检查、数据库查看、网络抓包、文件系统管理等多种调试功能。

文章主要内容包括：

基础集成指南 - 详细介绍了Stetho的下载、集成方法，以及与新版Chrome的兼容性问题解决方案
核心功能展示 - 通过截图演示了布局视图检查、SQLite数据库查看、网络抓包、DumpApp命令行工具等主要特性
源码深度解析 - 对Stetho的核心模块进行了详细的代码分析，包括：
- 初始化流程和配置系统
- DumpApp插件机制实现
- 数据库检查模块(inspector/database)
- 网络拦截模块(inspector/network)
DumpApp实战开发 - 介绍了内置的四个DumpApp插件，并提供了自定义插件的实现思路，特别是MMKV数据管理插件的完整实现
通信机制深度剖析 - 详细分析了dumpapp脚本与Android应用之间的通信原理，包括ADB连接建立、Unix域套接字通信、自定义协议设计等底层实现

学习网站来源

下载

在gradle中添加依赖

// Gradle dependency on Stetho
dependencies {
    debugCompile 'com.facebook.stetho:stetho:1.5.1'
    //下面依赖是非必须的，只有在需要监控网络的时候需要添加
    debugCompile 'com.facebook.stetho:stetho-urlconnection:1.5.1'
    debugCompile 'com.facebook.stetho:stetho-okhttp3:1.5.1'
    //下面也非必须，在需要JS命令行的时候添加
    debugCompile 'com.facebook.stetho:stetho-js-rhino:1.6.0'
}

上面是官网的做法，经本人测试，stetho与新版的chrome（130）联动有bug，官方仓库修复后并没有release，故建议导入模块或者使用MavenLocal

集成（来自官网）

在application中注册

public class MyApplication extends Application {
    @Override
    public void onCreate() {
        super.onCreate();
        // 在调试模式下，启动stetho服务
        if (BuildConfig.DEBUG) {
            Stetho.initializeWithDefaults(this);
        }
    }
}

<application
    android:name=".MyApplication"  <!-- 注册自定义 Application 类 -->
    <!-- 其他组件声明 -->
</application>

启用网络检查

OkHttpClient.Builder builder = new OkHttpClient.Builder();
if (BuildConfig.DEBUG) {
    builder.addInterceptor(new StethoInterceptor());
}
instance = builder.build();

自定义 dumpapp 插件

Stetho.initialize(Stetho.newInitializerBuilder(context)
    .enableDumpapp(new DumperPluginsProvider() {
      @Override
      public Iterable<DumperPlugin> get() {
        return new Stetho.DefaultDumperPluginsBuilder(context)
            .provide(new MyDumperPlugin())
            .finish();
      }
    })
    .enableWebKitInspector(Stetho.defaultInspectorModulesProvider(context))
    .build());

自定义插件是扩展 dumpapp 系统的首选方式，可以在配置过程中轻松添加。

stetho-sample

官方的示例Demo，可以供学习DumpApp的写法或者测试Chrome功能

git clone https://github.com/facebook/stetho.git
记得使用低版本的JDK，比如1.8

javaDoc报错，故注释掉这段代码即可暂时编译成功：

source = android.sourceSets.main.java.srcDirs
   classpath += files(android.bootClasspath)
   if (JavaVersion.current().isJava8Compatible()) {
       options.addStringOption('Xdoclint:none', '-quiet')
   }

若发现stetho-sample可以在chrome中展示，但是自己集成的项目不行，一种可能的原因是stetho-1.6.0与新版Chrome有兼容性问题，建议将github代码仓库中的stetho上传到MavenLocal或者当作模块导入（stetho已经停止维护，且其后续有更改并没有release到maven中）

特征

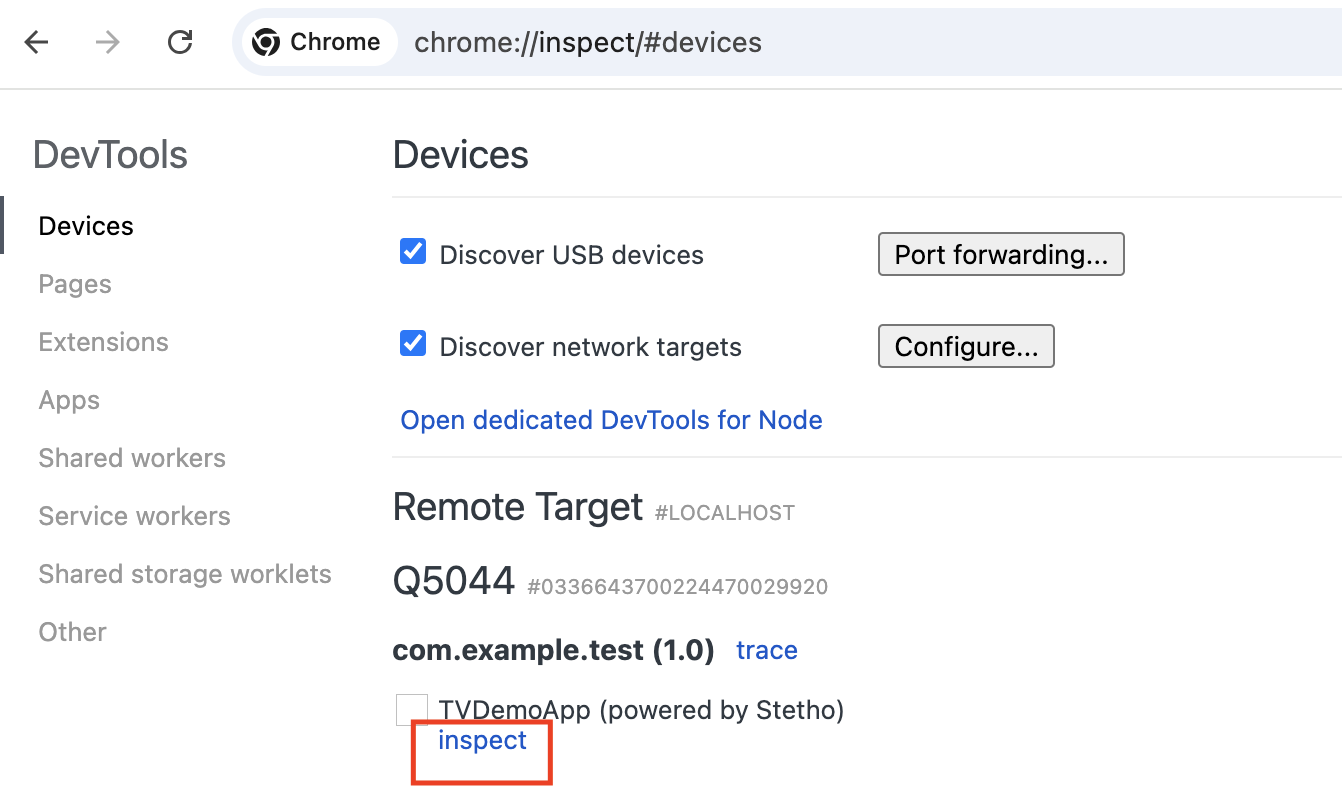

从chrome://inspect/#devices点击inspect进入chrome调试界面

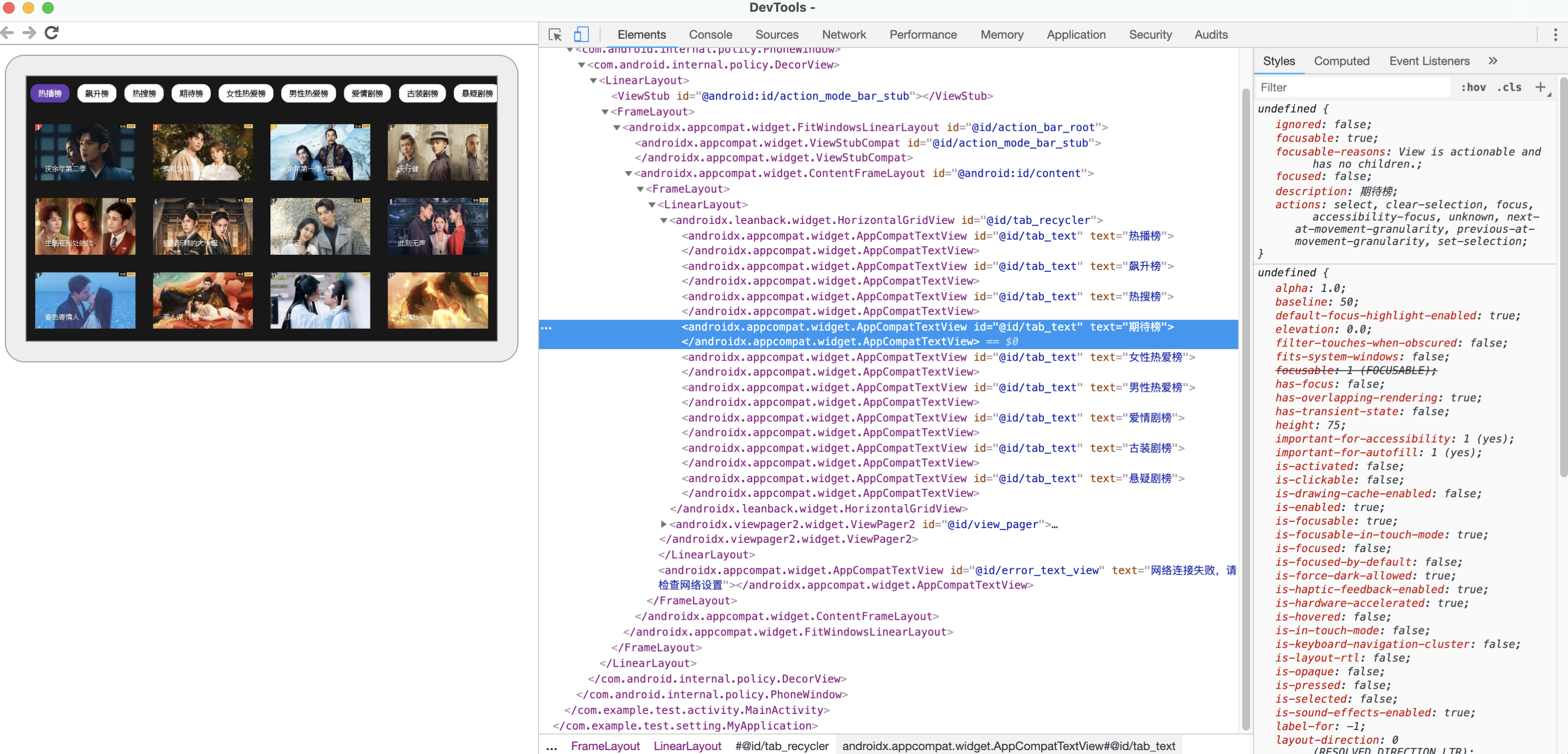

布局视图，可以看view树，视图对应的style、properties
可以查看设备的数据存储，包括SQLite

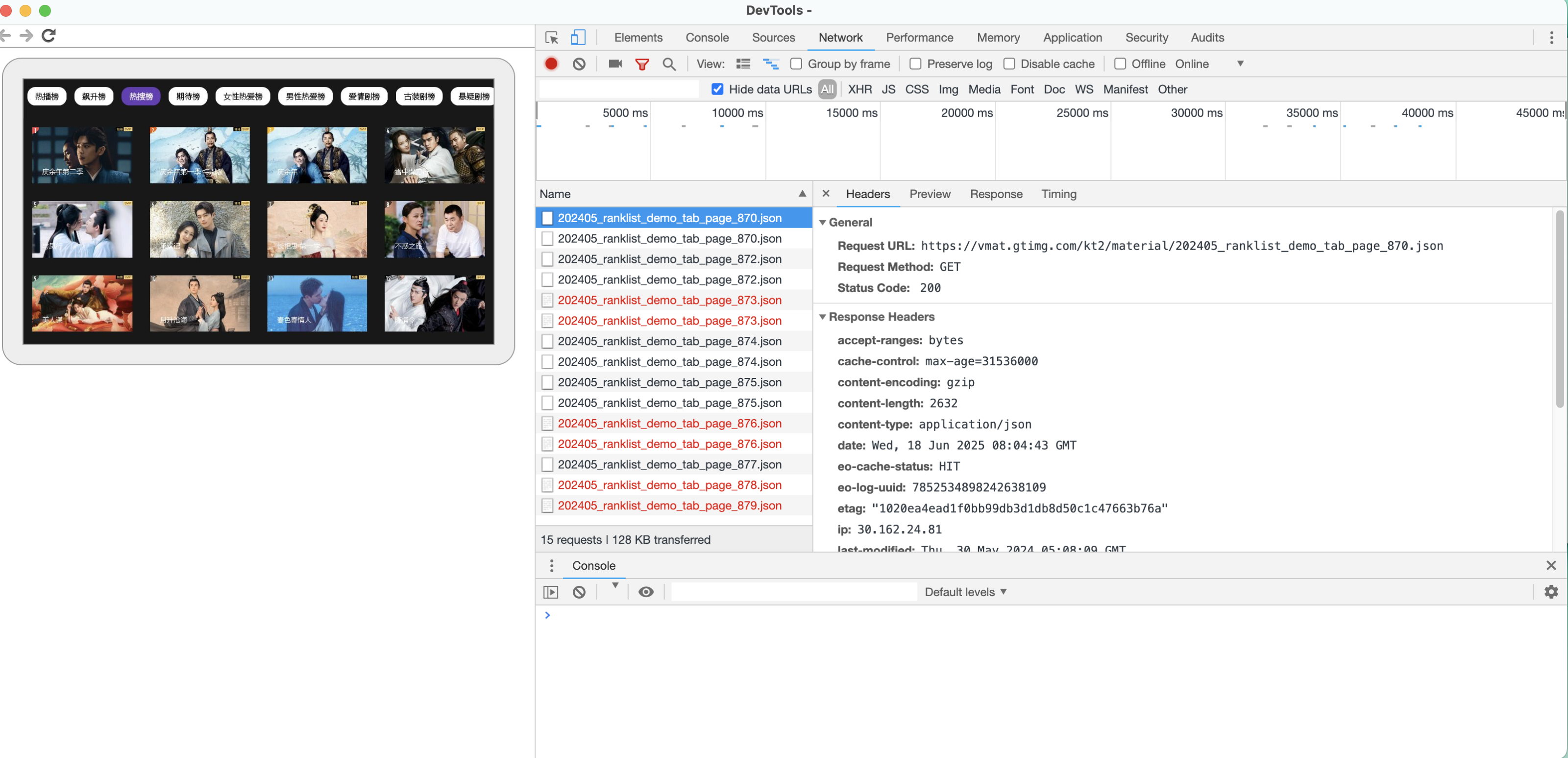

可以抓包
DumpApp的使用

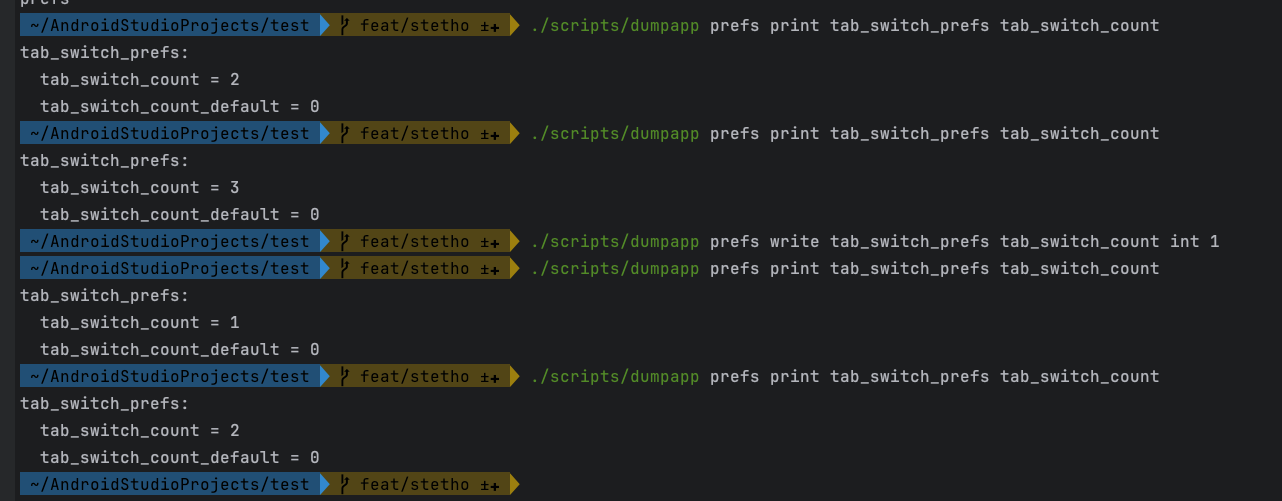

- 使用自带的SharedPreferencesDumperPlugin，可以实现运行模式下SP的读写

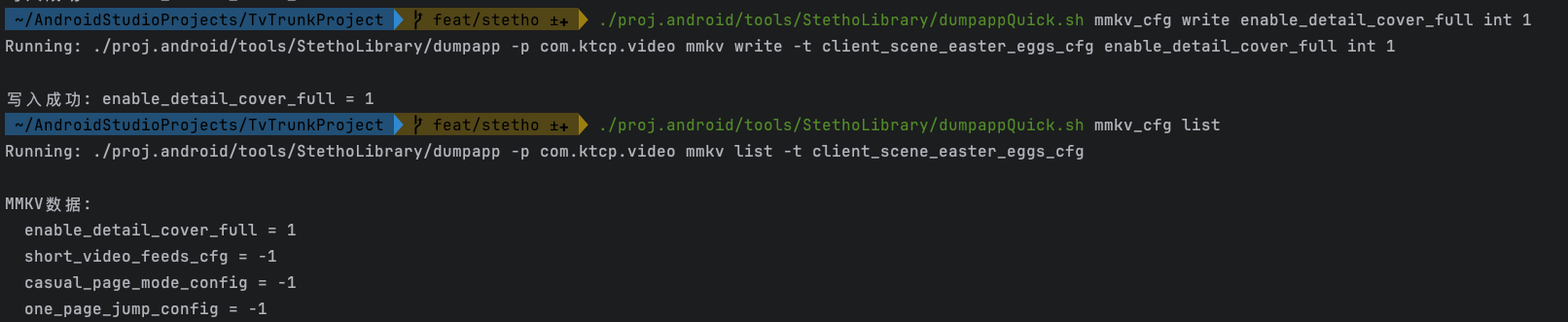

- 自行拓展DumpPlugin，如：MmkvDumperPlugin，实现MMKV的增删改查

值得注意得是需要在github将script文件夹下载下来，里面包含了用python3实现的命令dumpapp

核心代码解析

com/facebook/stetho/Stetho.java

initialize、InitializerBuilder初始化
enableDumpapp、enableWebKitInspector添加配置
PluginBuilder 配置 Dumper 插件和 Inspector 模块
DefaultInspectorModulesBuilder、defaultInspectorModulesProvider，finish中会自动把SqliteDatabaseDriver加进来，也可以自己继承或者exclude

DefaultDumperPluginsBuilder、defaultDumperPluginsProvider，finish中会自动添加内置的四个插件：

provideIfDesired(new HprofDumperPlugin(mContext));
provideIfDesired(new SharedPreferencesDumperPlugin(mContext));
provideIfDesired(new CrashDumperPlugin());
provideIfDesired(new FilesDumperPlugin(mContext));

scripts

dumpapp：主要脚本，负责解析命令行参数并连接到 Stetho 启用的应用程序
- main：这段代码是主入口，处理命令行参数并建立连接
- read_frames：这个函数处理从 Stetho 服务器返回的帧。每个帧有不同的代码表示不同类型的数据
stetho_open.py：提供连接到 Android 设备上的 Stetho socket 的底层功能
- stetho_open：这个函数建立到 Stetho 启用应用的连接。它首先连接到 ADB 服务器，然后使用 ADB 转发到设备上的 socket
- _find_only_stetho_socket：这个函数在设备上查找运行 Stetho 的进程，通过检查 /proc/net/unix 的输出
- _connect_to_device：依托设备、端口以及 AdbSmartSocketClient 连接设备
- AdbSmartSocketClient：实现了 ADB 协议，用于与 Android Debug Bridge 服务器通信
hprof_dump.sh：用于生成和转换 HPROF 内存分析文件的辅助脚本

com/facebook/stetho/dumpapp/

Dumper.java
- Dumper 类是 Stetho 框架中的一个核心组件，主要负责处理来自命令行的转储请求并将其路由到相应的插件。它位于 Java 端，作为接收和执行命令的处理器。
GlobalOptions.java
- 配置命令行的选项
DumperContext.java
- Dumper上下文：mStdin、mStdout、mStderr、mParser、mArgs
DumperPlugin.java
- Dumper的插件接口，需要实现getName、dump(DumperContext dumpContext)方法
ArgsHelper.java
- nextOptionalArg、nextArg、drainToArray等处理命令行参数的工具类
plugins/SharedPreferencesDumperPlugin.java
- 实现具读写SP功能的plugin，需要实现接口DumperPlugin
DumpUsageException.class、DumpException.class等异常类

Stetho 的 Dumper 类与 Python 脚本形成了一个完整的客户端-服务器系统：

Python 脚本作为客户端，负责解析命令行参数、建立连接并发送请求

Java 端的 Dumper 类作为服务器端处理程序，接收请求并路由到适当的插件

通过一个自定义二进制协议，两者可以进行双向通信

com/facebook/stetho/inspector/database/

DatabaseConnectionProvider.java、DatabaseFilesProvider.java
- 提供数据库文件以及SQLite对象的接口
DefaultDatabaseFilesProvider.java
- 实现DatabaseFilesProvider接口
- 负责收集应用中的数据库文件，通过mContext.databaseList()获得应用中的所有数据库文件
DefaultDatabaseConnectionProvider.java
- 实现DatabaseConnectionProvider接口
- 负责创建 SQLite 数据库连接
SqliteDatabaseDriver.java
- 数据库功能的核心实现类、处理SQLite数据库查询与展示
- getDatabaseNames获取数据库文件、排序、过滤临时文件，将每个文件包装为描述符返回
- getTableNames获得数据库中表和视图的名字
- executeSQL根据 SQL 类型分发到不同处理方法
SQLiteDatabaseCompat.java
- 兼容性层，用于在不同的 Android 版本中管理 SQLite 数据库的特性，如写前日志（WAL）和外键约束
- 这个文件和DefaultDatabaseConnectionProvider中处理打开数据库特性部分的设计挺好的，值得学习，也有一些我没见过的语法
Database.java
- 实现 Chrome DevTools 协议中数据库功能的核心类
- 处理来自 Chrome DevTools 的数据库相关请求
- 管理数据库驱动和连接，执行 SQL 查询并格式化结果
BaseDatabaseDriver.java、DatabaseDriver2
- 定义数据库驱动的核心接口

com/facebook/stetho/inspector/network

StethoInterceptor.java
- 核心作用: OkHttp3 的网络拦截器，是 Stetho 抓包功能的入口点和关键实现
- 拦截流程:
  - intercept(): 主要拦截方法，完整的网络请求生命周期管理
  - 生成唯一 requestId 用于追踪单个请求
  - 创建 RequestBodyHelper 处理请求体数据
  - 调用 chain.proceed() 执行实际网络请求
  - 异常处理: 捕获 IOException 并通过 httpExchangeFailed() 报告
- 响应流拦截:
  - 通过 interpretResponseStream() 拦截响应流
  - 使用 ForwardingResponseBody 包装响应体，替换原始 InputStream
  - 确保拦截后的流能正常传递给应用层
- Connection 验证: 检查是否使用了正确的 addNetworkInterceptor，而非 addInterceptor
NetworkEventReporter.java
- 网络事件报告的核心接口，定义了完整的网络监控生命周期
- requestWillBeSent(): 请求即将发送时调用
- responseHeadersReceived(): 接收到响应头时调用
- interpretResponseStream(): 关键方法 - 拦截响应流，实现数据捕获和流包装
- dataSent()/dataReceived(): 报告实际传输的数据量（压缩前后）
- httpExchangeFailed(): 处理网络异常情况
- 定义了 InspectorRequest、InspectorResponse、InspectorWebSocketFrame 等核心接口
NetworkEventReporterImpl.java
- 实现具体的网络事件报告逻辑，单例模式管理全局网络监控
- 将 Android 网络数据转换为 Chrome DevTools Protocol 格式
- 使用 NetworkPeerManager 管理调试客户端连接状态
- 通过 sendNotificationToPeers() 向所有连接的调试客户端发送事件
- 支持请求体的自动解压缩和格式化显示，处理 JSON 序列化
NetworkPeerManager.java
- 网络模块的核心管理器，继承自 ChromePeerManager
- 响应体文件管理: 持有 ResponseBodyFileManager 实例，负责临时文件的生命周期
- 美化打印器管理: 管理 AsyncPrettyPrinterRegistry，用于格式化不同类型的响应数据
- 连接状态监听: 通过 PeersRegisteredListener 监听调试客户端的连接状态
- 延迟初始化和自动清理机制
AsyncPrettyPrinter 系列
- AsyncPrettyPrinter.java: 异步美化打印器接口，支持不同数据格式
- AsyncPrettyPrinterRegistry.java: 管理不同类型数据的美化器注册表
- AsyncPrettyPrinterExecutorHolder.java: 线程池管理，避免阻塞主线程
- DownloadingAsyncPrettyPrinterFactory.java: 支持大文件的分块美化处理
Network.java (协议模块)
- 定义了 Chrome DevTools Network 协议的所有数据结构
- Request、Response、Initiator 等核心类型定义
- 支持 JSON 序列化注解，确保与调试客户端的协议兼容性
- 包含请求/响应的完整元数据：URL、方法、头部、时间戳等
ResponseBodyFileManager.java
- 管理网络响应的临时文件存储，使用应用私有目录
- 支持 Base64 编码标识和数据压缩
- 集成异步美化打印器，支持 JSON/XML 等格式的格式化显示
- 自动文件清理机制，避免存储空间泄漏
ResponseHandlingInputStream.java
- 抓包核心实现 - 装饰器模式包装原始 InputStream
- 实现数据的双写机制：流向应用的同时写入临时存储
- 支持数据解压缩计数和进度报告
- 透明处理，对应用代码完全无感知
RequestBodyHelper.java / DefaultResponseHandler.java
- RequestBodyHelper: 处理请求体的压缩、解压缩和数据统计
- DefaultResponseHandler: 响应数据读取的默认处理器，报告读取进度和完成状态
- 支持 gzip/deflate 等标准 HTTP 压缩格式
工具类组件
- CountingOutputStream.java: 统计输出流写入字节数的装饰器
- DecompressionHelper.java: HTTP 响应解压缩帮助类（gzip/deflate）
- GunzippingOutputStream.java: 专门的 gzip 解压缩输出流
- ResourceTypeHelper.java: 根据 Content-Type 判断资源类型
- MimeMatcher.java: MIME 类型匹配和识别
WebSocket 支持
- SimpleBinaryInspectorWebSocketFrame.java: 二进制 WebSocket 帧封装
- SimpleTextInspectorWebSocketFrame.java: 文本 WebSocket 帧封装
- 完整支持 WebSocket 握手、数据帧传输等生命周期监控

DumpApp

自带的四个DumpApp：

HprofDumperPlugin：用于导出应用的 Heap Dump (HPROF 文件)，即应用内存中的对象及其引用关系
SharedPreferencesDumperPlugin：读写应用的 SharedPreferences 数据
FilesDumperPlugin：导出应用的文件系统中的文件
CrashDumperPlugin：用于导出崩溃日志 (Crash logs)

自行实现几个DumpApp：

根据sample实现HelloWorldDumperPlugin
根据自己的Demo实现PosterMemoryDumperPlugin，实现内存海报数据的转储
完成MmkvDumperPlugin，实现MMKV数据的增删改查

实现DumpApp时需要实现DumperPlugin接口，只需改写getName、dump函数即可；可以使用DumperContext获得输入输出流、命令行传递来的参数等

MmkvDumperPlugin实现思路

综述

MmkvDumperPlugin 通过实现 DumperPlugin 接口来提供 MMKV 数据的增删改查操作。核心实现包括以下几点：

插件构建：
- 实现 getName 和 dump 方法。dump 方法根据命令行传入的操作命令（如 list、get、write 等）执行对应的 MMKV 操作。
获取 MMKV 实例：
- 根据命令行参数动态选择 MMKV 实例。如果指定了 -t mmkvId，则使用指定的实例；否则，使用默认实例。
支持以下命令：
- list：列出所有 MMKV 键值。
- get：获取指定键的值。
- write：写入数据到 MMKV。
- remove：删除指定键。
- clear：清空所有数据。
错误处理：
- 使用 DumpUsageException 处理错误，如参数缺失或 MMKV 实例获取失败。

主要代码：

@Override
public void dump(DumperContext dumpContext) throws DumpUsageException {
    List<String> args = dumpContext.getArgsAsList();
    String commandName = args.isEmpty() ? "" : args.remove(0);
    mMmkv = getMmkvFromParams(args);

    if (mMmkv == null) {
        throw new DumpUsageException("无法获取 MMKV 实例");
    }

    switch (commandName) {
        case "list": doList(dumpContext.getStdout(), args); break;
        case "get": doGet(dumpContext.getStdout(), args); break;
        case "write": doWrite(args, dumpContext.getStdout()); break;
        case "remove": doRemove(args); break;
        case "clear": doClear(); break;
        default: doUsage(dumpContext.getStdout());
    }
}

Stetho 通信机制深度解析

dumpapp 与安卓应用的连接原理

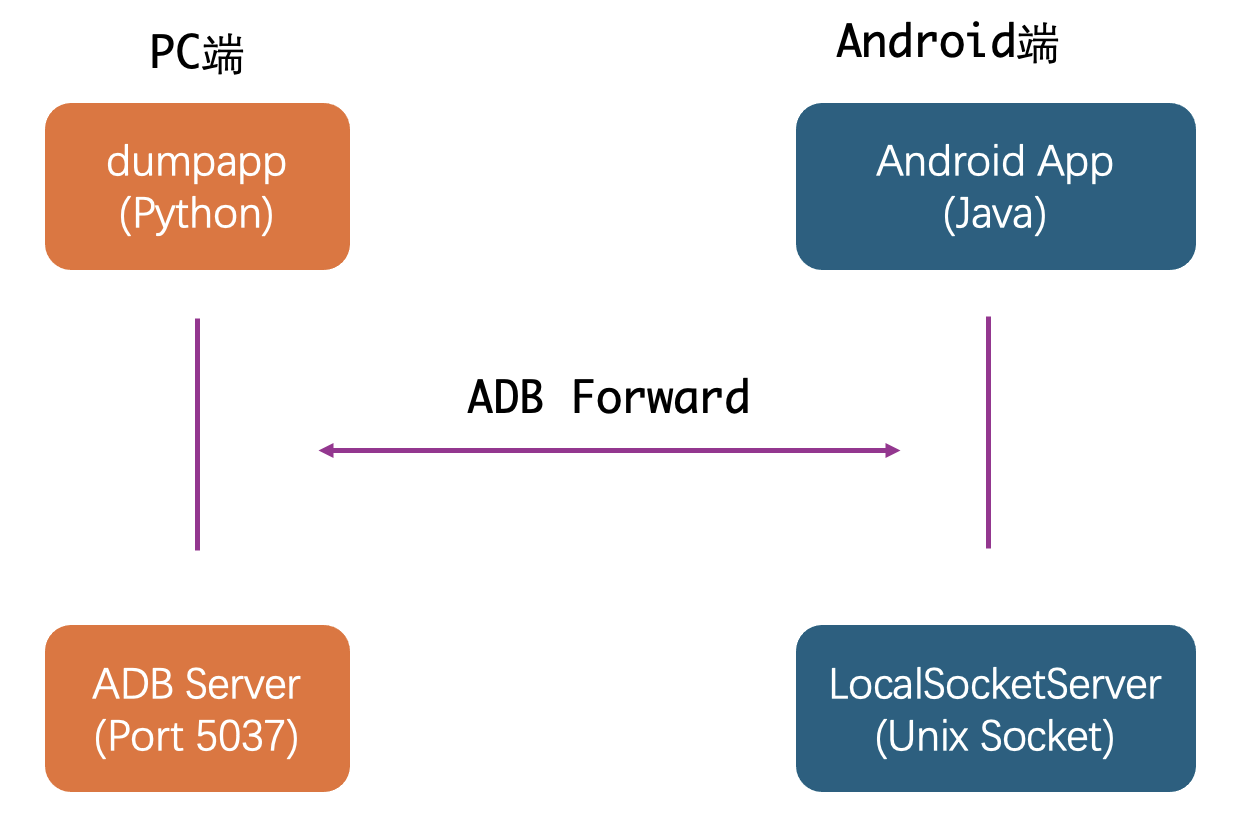

架构概览

连接建立流程

PC端连接准备（dumpapp脚本）

1.1 参数解析

# 从命令行参数或环境变量获取进程名
process = os.environ.get('STETHO_PROCESS')
if len(args) > 0 and (args[0] == '-p' or args[0] == '--process'):
    process = args[1]

# 获取设备序列号（可选）
device = os.environ.get('ANDROID_SERIAL')

# 获取ADB服务器端口（默认5037）
port = get_adb_server_port()

1.2 建立ADB连接

# 通过stetho_open建立到设备的连接
sock = stetho_open(device, process, port)

2. stetho_open连接机制详解

2.1 ADB服务器连接

def stetho_open(device=None, process=None, port=None):
    # 1. 连接到ADB服务器
    adb = _connect_to_device(device, port)

    # 2. 确定目标socket名称
    if process is None:
        socket_name = _find_only_stetho_socket(device, port)
    else:
        socket_name = _format_process_as_stetho_socket(process)

    # 3. 通过ADB转发连接到应用的Unix域套接字
    adb.select_service('localabstract:%s' % socket_name)

    return adb.sock

2.2 Socket名称格式化

def _format_process_as_stetho_socket(process):
    # 格式: stetho_{package_name}_devtools_remote
    return 'stetho_%s_devtools_remote' % process

2.3 自动发现Stetho进程

def _find_only_stetho_socket(device, port):
    # 1. 通过shell命令查看Unix域套接字
    adb.select_service('shell:cat /proc/net/unix')

    # 2. 解析输出，查找@stetho_开头的套接字
    for line in adb.sock.makefile():
        row = re.split(r'\s+', line.rstrip())
        socket_name = row[7]
        if socket_name.startswith('@stetho_'):
            # 3. 验证是服务器套接字
            if int(row[3], 16) == 0x10000 and int(row[5]) == 1:
                return socket_name[1:]  # 去掉@前缀

3. 协议握手与通信

3.1 协议握手

# 发送DUMP协议标识和版本号
sock.send(b'DUMP' + struct.pack('!l', 1))

3.2 命令参数传输

# 构造参数帧
enter_frame = b'!' + struct.pack('!l', len(args))
for arg in args:
    argAsUTF8 = arg.encode('utf-8')
    enter_frame += struct.pack('!H%ds' % len(argAsUTF8), len(argAsUTF8), argAsUTF8)
sock.send(enter_frame)

3.3 数据帧解析

def read_frames(sock):
    while True:
        # 读取帧头：1字节代码 + 4字节长度
        code = read_input(sock, 1, 'code')
        n = struct.unpack('!l', read_input(sock, 4, 'int4'))[0]

        if code == b'1':      # 标准输出
            sys.stdout.buffer.write(read_input(sock, n, 'stdout blob'))
        elif code == b'2':    # 错误输出
            sys.stderr.buffer.write(read_input(sock, n, 'stderr blob'))
        elif code == b'_':    # 输入请求
            data = sys.stdin.buffer.read(n)
            sock.send(b'-' + struct.pack('!l', len(data)) + data)
        elif code == b'x':    # 退出码
            sys.exit(n)

Android端实现分析

1. 服务器初始化

1.1 LocalSocketServer创建

public class LocalSocketServer {
    private final String mAddress;  // Unix域套接字地址
    private final SocketHandler mSocketHandler;

    public void run() throws IOException {
        mServerSocket = bindToSocket(mAddress);
        LogUtil.i("Listening on @" + mAddress);

        while (!Thread.interrupted()) {
            LocalSocket socket = mServerSocket.accept();
            // 为每个连接创建工作线程
            Thread t = new WorkerThread(socket, mSocketHandler);
            t.start();
        }
    }
}

1.2 套接字地址生成

// 在Stetho初始化时生成
String socketName = "stetho_" + packageName + "_devtools_remote";

2. 协议处理

2.1 DumpappSocketLikeHandler

public class DumpappSocketLikeHandler implements SocketLikeHandler {
    public static final byte[] PROTOCOL_MAGIC = new byte[] { 'D', 'U', 'M', 'P' };
    public static final int PROTOCOL_VERSION = 1;

    @Override
    public void onAccepted(SocketLike socket) throws IOException {
        DataInputStream in = new DataInputStream(socket.getInput());

        // 1. 协议握手验证
        establishConversation(in);

        // 2. 创建帧处理器
        Framer framer = new Framer(in, socket.getOutput());

        // 3. 读取命令参数
        String[] args = readArgs(framer);

        // 4. 执行dump命令
        dump(mDumper, framer, args);
    }
}

2.2 协议验证

private void establishConversation(DataInputStream in) throws IOException {
    // 验证魔数
    byte[] magic = new byte[4];
    in.readFully(magic);
    if (!Arrays.equals(PROTOCOL_MAGIC, magic)) {
        throw new IOException("Incompatible protocol");
    }

    // 验证版本
    int version = in.readInt();
    if (version != PROTOCOL_VERSION) {
        throw new IOException("Expected version=" + PROTOCOL_VERSION + "; got=" + version);
    }
}

3. 命令执行框架

3.1 Dumper接口

public interface Dumper {
    int dump(InputStream stdin, PrintStream stdout, PrintStream stderr, String[] args);
}

3.2 插件系统

Stetho支持多种内置插件、也可自行实现插件

总结

Stetho的连接机制巧妙地利用了：

ADB的端口转发功能：将TCP连接转发到Unix域套接字
Android的LocalSocket API：提供高效的进程间通信
自定义协议：支持双向数据流和命令执行
插件化架构：可扩展的调试功能

其他相关联源码，并未在这部分展示：

Framer类: 负责协议帧的编码/解码

各种DumperPlugin: 具体功能实现

ProtocolDetectingSocketHandler: 协议检测和路由

Stetho初始化代码: 整个服务的启动过程

rainbowYao's Blog
